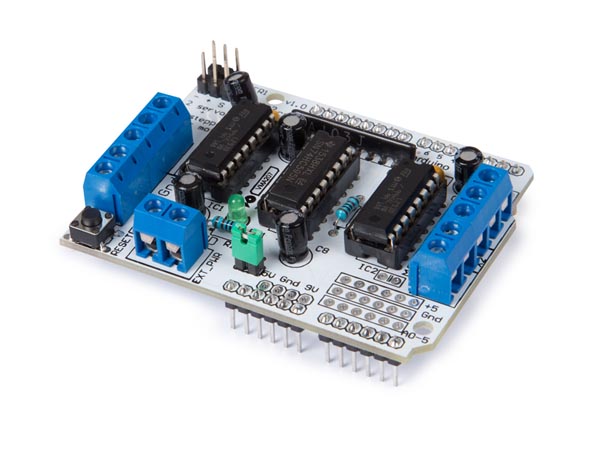

Le shield inclut deux drivers L293D et un registre à décalage 74HC595. Celui-ci étend 3 broches de l'Arduino jusqu'à 8 broches pour contrôler le sens de rotation des drivers. Les sorties 'output enable' du L293D sont directement connectées aux sorties PWM de l'Arduino (modulation de largeur d'impulsions).
- 2 puces L293D - 4 ponts en H - 0.6 A par pont (1.2 A en courant de crête) - Protection thermique - Diodes de roue libre intégrées - Max. 4 moteurs CC bidirectionnels - Max. 2 moteurs pas-à-pas - Des résistances 'pull down' désactivent les moteurs pendant la mise sous tension - 2 interfaces d'alimentation pour séparer la partie logique de la partie moteurs - Borniers à vis pour moteurs et alimentation - Convient aux moteurs de 4.5 VCC - 16 VCC - 2 connexions pour servomoteurs de modélisme de 5 V
- Dimensions: 6.8 cm x 5.5 cm x 2 cm
