Description et caractéristiques techniques
- Appareil de grandes dimensions très spectaculaire !

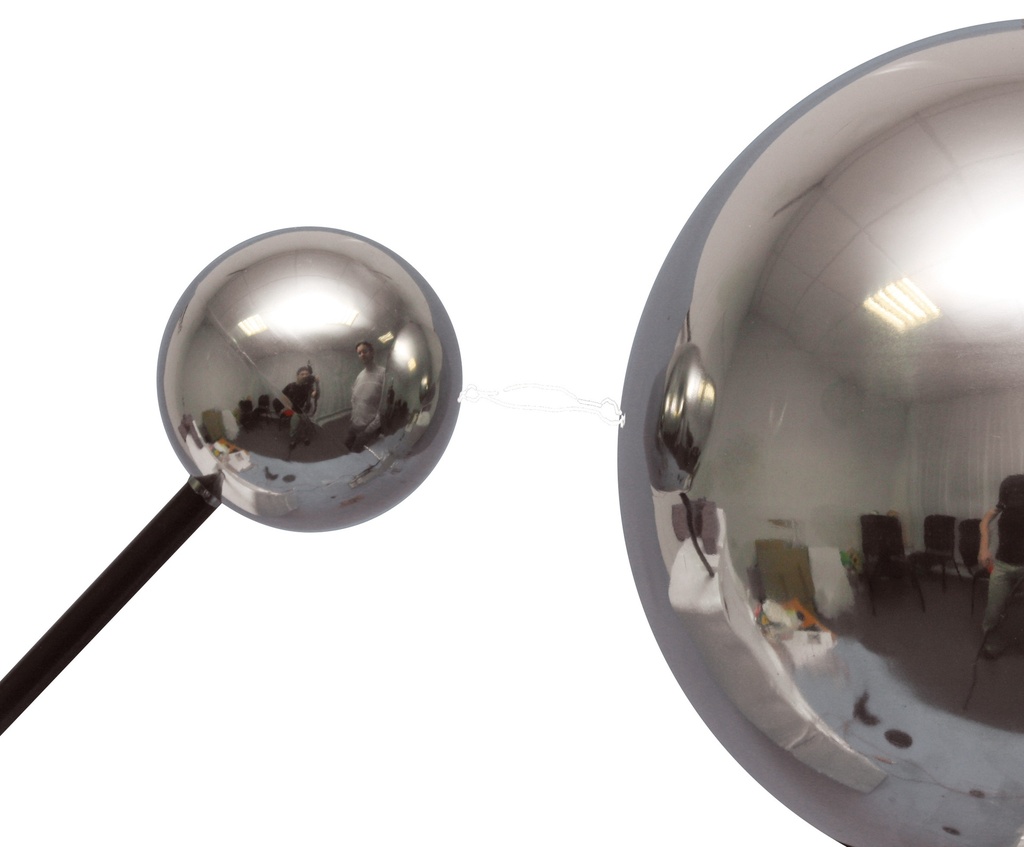

- Étincelles jusqu'à 100 mm
- Sphères diamètres 260 mm et 100 mm

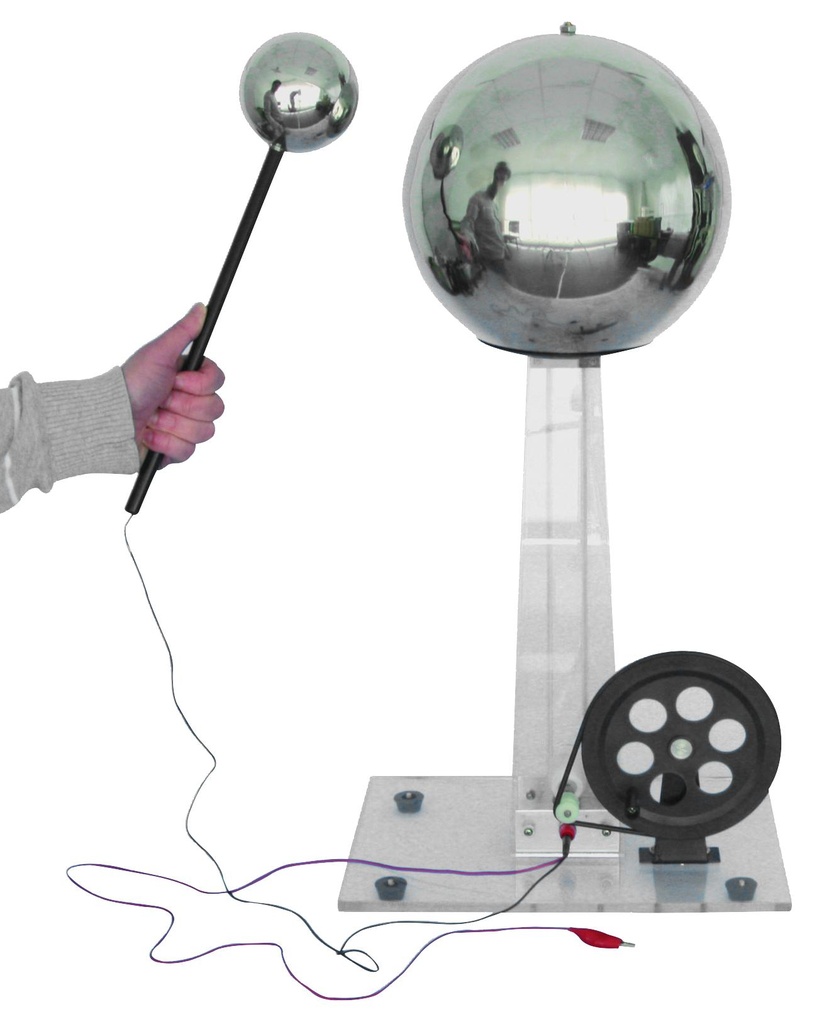

Le générateur de Van de Graaff vertical comprend une courroie en silicone qui fait fonction de convoyeur de charges électriques.
Son mouvement est assuré par deux poulies cylindriques.
L'une d'entre elles est dans la sphère métallique creuse.
La sphère se trouve au sommet d'une colonne isolante qui contient la courroie.
À la base du dispositif se trouve une manivelle qui actionne la poulie motrice.
Sur ce type de générateur, plus l'enveloppe sphérique est grande, plus son potentiel est élevé.
Théoriquement, avec une surface parfaite pour la sphère métallique, la tension maximale est de l'ordre de 30 kV pour chaque centimètre de rayon.
Cette valeur théorique n'est pas atteinte en pratique à cause de différents paramètres : surface irrégulière, pertes, etc.
Grande sphère: Ø 260 mm
Petite sphère: Ø 100 mm
Dimensions : 750 x 260 x 380 mm
