Description et caractéristiques techniques
Sortie analogique proportionnelle au déplacement
Visualisation des oscillations sur tout système ExAO ou oscilloscope à mémoire numérique
Faible encombrement sur la paillasse
Étude de l'influence de la masse sur la période des oscillations T-2 = f(M)
Mallette de rangement en aluminium

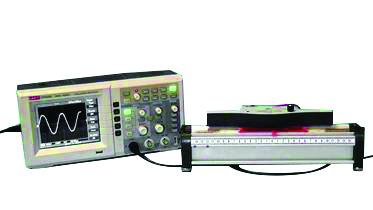

Pendule élastique horizontal sur coussin d'air permettant de réaliser l'étude des oscillations libres.
Dispositif à lecture optique d'un film solidaire du mobile délivrant une tension proportionnelle à sa position (sortie analogique - 2,5 V / + 2,5 V).
Il est ainsi possible de visualiser les oscillations sur un système ExAO ou sur un oscilloscope à mémoire numérique.
Un jeu de 5 surcharges permet d'étudier l'influence de la masse du mobile sur la période des oscillations.
La constante de raideur des ressorts peut être modifiée en réduisant le nombre de spires actives.
Banc en aluminium,
Sorties analogiques -2,5 V à + 2,5 V sur douilles banane ø 4 mm compatibles tous systèmes ExAO,
Dimensions : 340x85x100 mm,
Alimentation : adaptateur secteur 12V fourni.
1 chariot et 1 film,
2 films de rechange,
2 jeux de ressorts (dont un jeu de rechange),
5 surcharges,
1 ailette amovible pour l'étude des frottements fluides,
1 adaptateur secteur,
1 mallette de rangement en aluminium.
