Description et caractéristiques techniques
Ce dispositif permet l'étude des ressorts. Ce pendule permet notamment : - L'étude statique : vérification de la loi de Hooke
L'étude dynamique : mesure de la périodepropre d'un système masse/ressort
- L'étude des oscillations forcées : influence de la fréquence de l'excitateur sur la phase de résonateur.

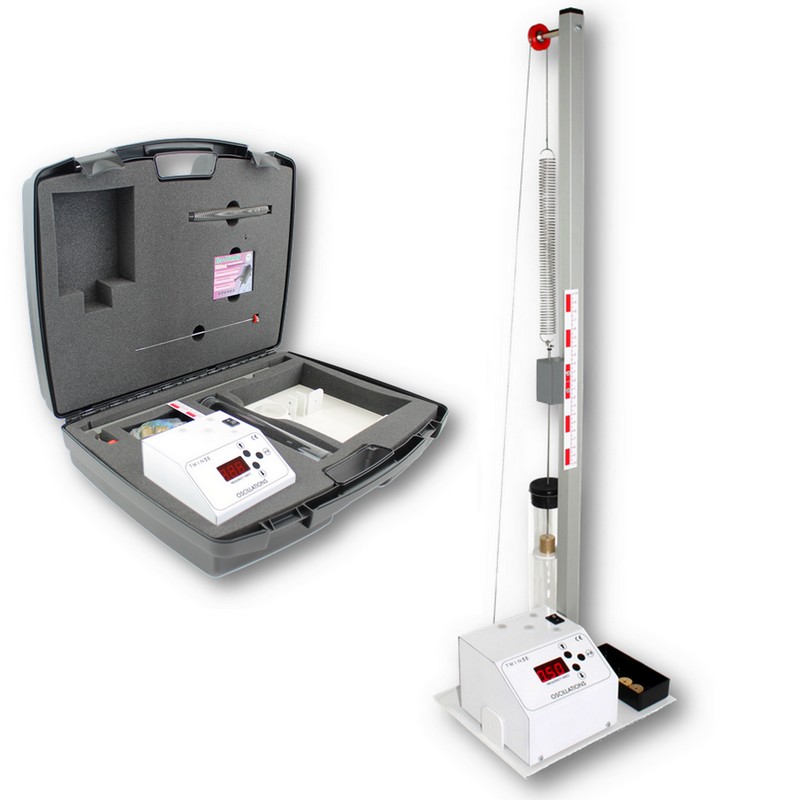

Composition :
1 boîtier de commande avec moteur pas à pas, et son alimentation (bloc secteur), 1 afficheur de la fréquence de rotation,
1 poulie excentrique connectée au moteur pas à pas,
1 potence solidaire du boîtier,
1 règle graduée avec zéro central, montée sur support pouvant coulisser sur la potence,
1 ressort,
1 tige servant à la fois de support de masse et de guide pour le ressort,
1 ficelle reliant la poulie excentrique au ressort,
3 masselottes de 50 g,
3 disques plastiques de différents diamètres pour l'étude des frottements,
1 éprouvette plastique aimantée pour étudier l'influence d'un amortisseur fluide sur l'amplitude des oscillations.
Alimentation : 12 V / 1 A
Masse : 4,920 kg
Dimensions valisette : 510x410x130 mm
