Banc didactique thermographique - Chauvin Arnoux®

    1 339,84 € 1 339,84 € 1339.84 EUR

    1 116,53 €

    TTC

    Cette combinaison n'existe pas.

    Ajouter au panier




    Référence interne: 005026

    Description et caractéristiques techniques


    Mesure sur matériaux d'émissivités différentes
    Mise en avant de l'influence du positionnement face à la cible
    Étude des phénomènes de réflexion et de transmission
    Étude de la résolution spatiale

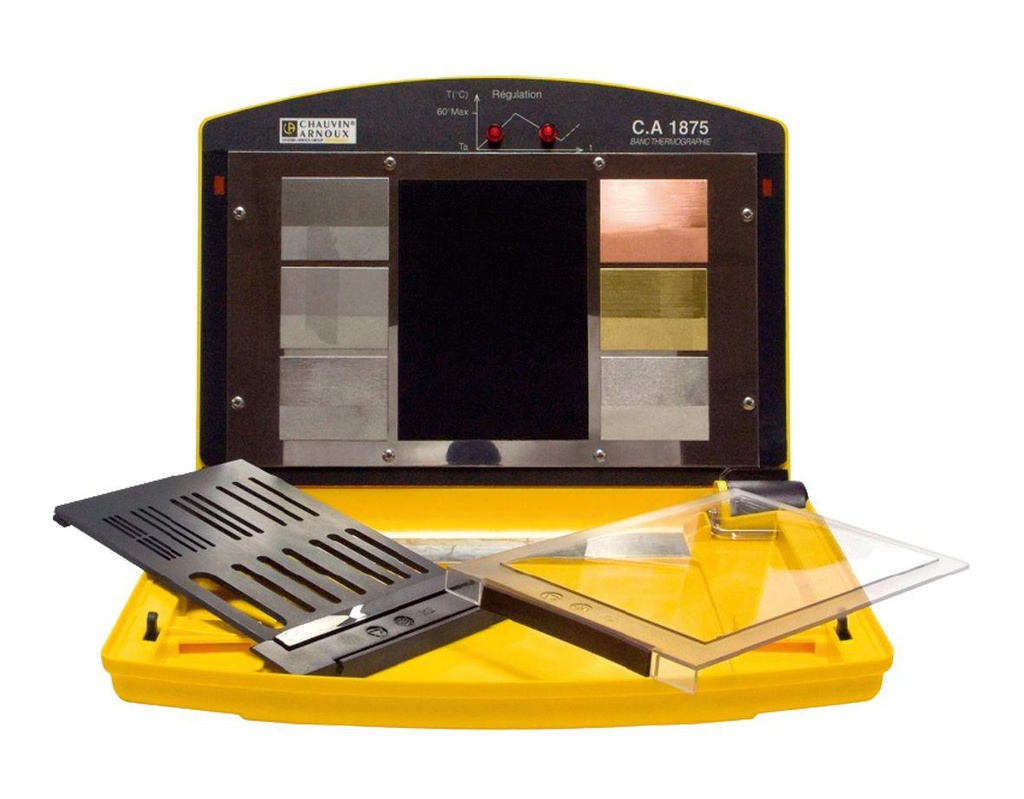

    Ce banc didactique est composé d'une plaque chauffante 50°c équipée de plusieurs cibles d'états de surface et de matériaux différents, ainsi que d'écrans de test qui se fixent sur l'avant du banc à l'aide d'aimants. Etude de l'émissivité des matériaux : ε est une caractéristique du matériau, de son état de surface, représentant la capacité d'un corps à absorber et à ré-émettre l'énergie rayonnée. A l'aide des plaques d'émissivité différentes, l'objectif est de mettre en avant l'impact de l'émissivité dur la mesure de température. Etude du positionnement : pour que la mesure d'émissivité saisie par la caméra corresponde à la réalité, il est nécessaire de positionner la caméra perpendiculairement à la cible. Etude des phénomènes de réflexion et de transmission : les objets réels n'absorbent qu'une fraction α du rayonnement incident, en réfléchissant une partie ρ et en transmettant une fraction τ. Ainsi, lors d'une mesure en thermographie, il est nécessaire de tenir compte du rayonnement réfléchi et des problèmes de transmission des rayonnements infrarouges. Etude de la résolution spatiale : l'objectif de cette manipulation est de visualiser ce qu'il est possible de mesurer avec une caméra infrarouge et ce qui ne l'est pas. Une cible composée de plusieurs fentes représentent les différentes largeurs de câbles qu'il est possible de rencontrer dans l'installation.
    Livré avec: sacoche de transport, guide de TP, écran de test et cordon d'alimentation.
