Maquette pour étude transfert thermique
Référence interne:
005039
Description et caractéristiques techniques
Etude dans des conditions adiabatiques
Séparable en 2 ensembles pour équiper simultanément 2 binômes
Blocs superposés pour un parfait contact
Maquette pour l'étude du transfert de l'énergie thermique par conduction entre deux blocs métalliques.
La manipulation est simple et sûre.
Un bloc à température ambiante est inséré dans l'enceinte isolante et on lui superpose un bloc préalablement chauffé. Le bloc chaud est manipulé sans risque de brûlures à l'aide d'une tige en matière plastique fileté.
La configuration superposée permet d'assurer un bon contact par gravité entre les deux blocs. Les blocs sont percés d'un trou pour introduire une sonde thermométrique.
La mesure de température se fait soit avec des thermomètres classiques soit avec des capteurs de température sous ExAO.

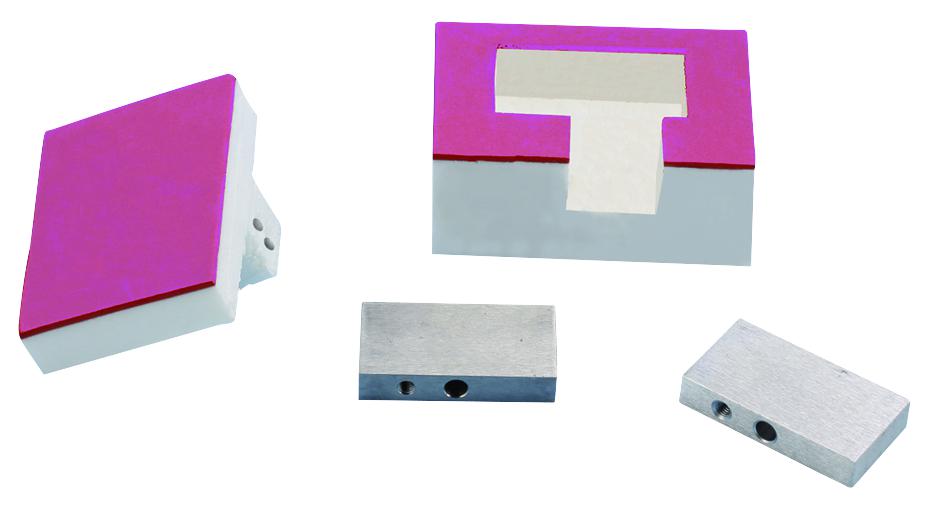

2 enceintes en mousse isolante avec couvercle et passage pour thermomètres ø 6 mm,
2 blocs en aluminium et 2 blocs en acier avec prise de température ø 6 mm et trou fileté pour vissage de la tige de préhension,
2 tiges de préhension en matière plastique à bout fileté.
