Capteur électromagnétique de position d'une corde vibrante
Référence interne:
003043
Description et caractéristiques techniques
B.O : ''obtenir des informations sur les vibrations d'un objet émettant un signal sonore''
A compléter par un sonomètre à corde

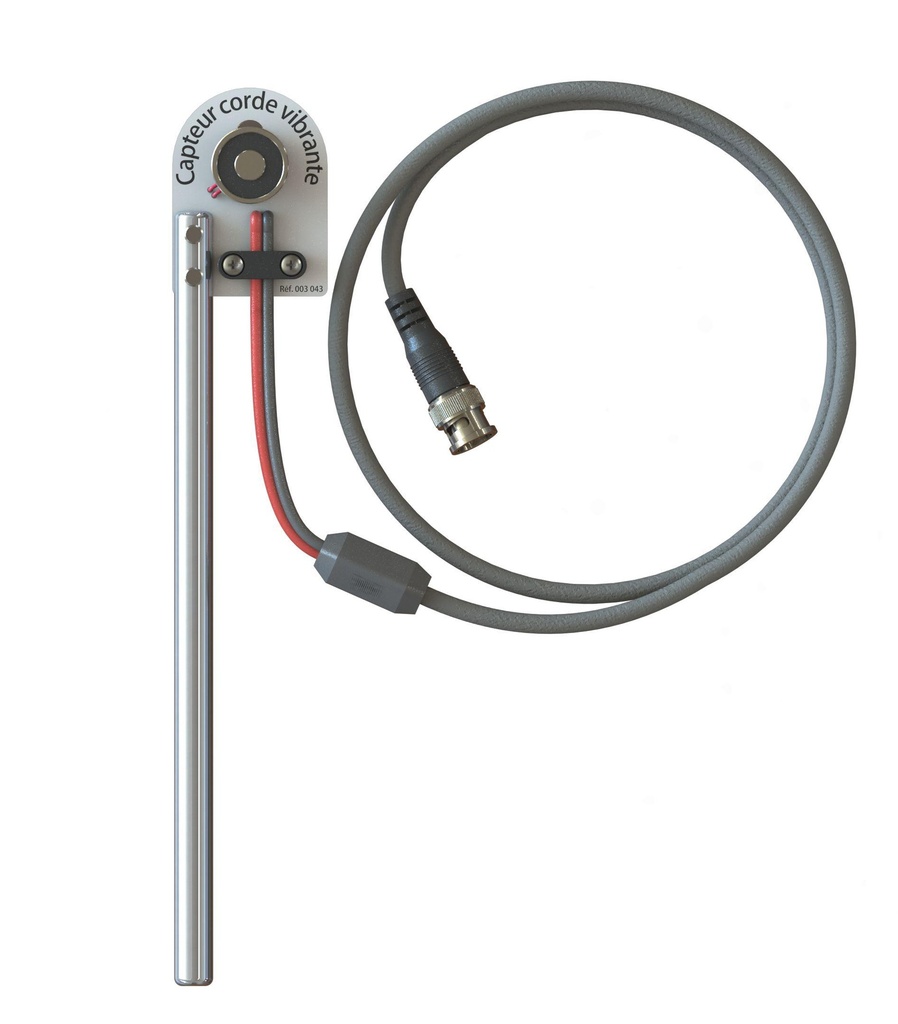

Dispositif électromagnétique à placer sous une corde métallique ferromagnétique vibrante, d'un sonomètre à corde par exemple (voir Réf. 003 001). La réluctance de ce capteur varie en fonction des différentes positions que la corde métallique occupe lors de sa vibration dans son champ magnétique. Il en résulte une variation de la tension induite à ses bornes. Grâce à son cordon 1 m à prise BNC, cette variation de tension peut être enregistrée sur un oscilloscope à mémoire numérique (calibre 100 mV/div).
Le capteur est équipé d'une tige permettant le positionnement précis au niveau de la corde vibrante grâce à un support de laboratoire standard avec une noix de serrage (à commander séparément).
Ce dispositif ne nécessite pas d'alimentation.
